Реле тока утечки РТУ-300

Реле РТУ-300 снабжено микропроцессорным управлением и предназначено для контроля величины тока утечки в проводниках защитного заземления или контроля дифференциального тока утечки без отключения контролируемой линии.

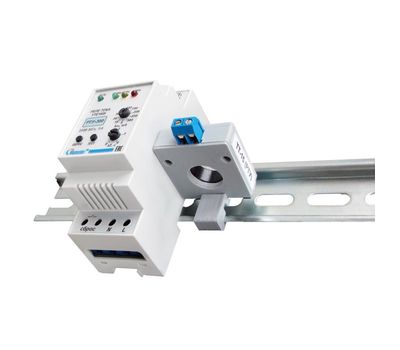

Реле тока утечки «РТУ-300» выполнено в корпусе для установки на DIN-рейку.

На передней панели блока находятся индикаторы «СЕТЬ», «НОРМА», «I>Iут» и ручка установки порогового значения тока утечки «Iут, мА». Цепи питания и измерения гальванически разделены. В нижней и верхней части блока находятся клеммные колодки для подключения блока к сети, трансформатору тока и схеме сигнализации.

ВНИМАНИЕ: Для установки РТУ-300 на медную шину приобретайте монтажную втулку.

Отличительные особенности РТУ-300:

1. Питание осуществляется непосредственно от сети
2. Микропроцессорное управление
3. Настройка уровня контроля тока утечки
4. Настраиваемая временная задержка
5. "Сухие" контакты сигнализации
6. Трансформатор тока в комплекте

Технические параметры РТУ-300:

• Масса 0,2 кг
• Габаритные размеры 36 х 90 х 65 мм
• Напряжение питания 220/380 В; 50 Гц
• Диапазон рабочих температур (без конденсата) -25 … 45 °С
• Коммутируемый ток контакта (АС1 250 В) max 5 А
• Потребляемая мощность, не более 3 Вт
• Временная задержка включения внутреннего реле при превышении установленного тока 0,1 с
• Диапазон контролируемого тока 5…300 мА

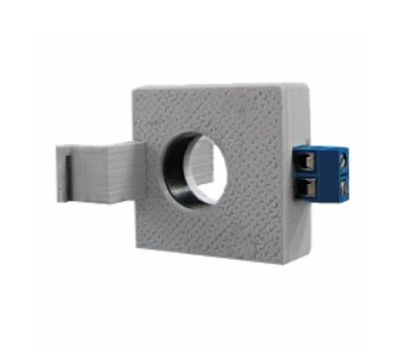

Крепление токового трансформатора можно осуществить тремя способами:

1. На DIN-рейку
2. На металлическую/текстолитовую панель
3. На медную шину
