Реле РВО-1М ACDC24В/AC230В УХЛ4 (Меандр 4640016936885)

Реле РВО-1М ACDC24В/AC230В УХЛ4

Однокомандное реле времени РВО-1М ACDC24В/AC230В УХЛ4 используется в качестве коммутатора электрических цепей. С помощью прибора можно  устанавливать требуемую задержку времени.

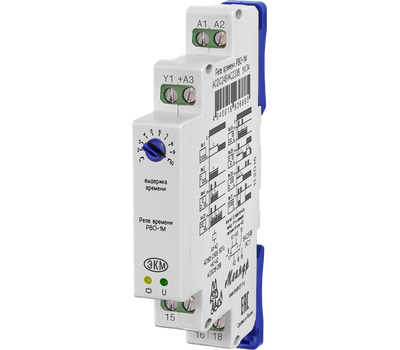

Стандартный корпус шириной 2/3 модуля изготавливается из АБС-пластика и крепится в щит на DIN-рейку или к ровной поверхности. В этом случае фиксаторы потребуется раздвинуть. Провода питания и коммутируемых цепей имеют способ крепления переднего типа и фиксируются клеммами с отверстиями под провода диаметром не более 2,5мм2.

Органы управления расположены на передней поверхности:  поворотный декадный DIP-переключатель на торце прибора отвечающий за выбор диапазона времени, а также два индикатора.

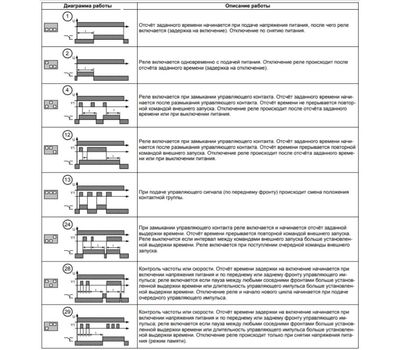

ВНИМАНИЕ:  Смена диаграммы работы и множителей возможна только после снятия напряжения питания.

Технические параметры:

• Напряжение питания: АСDC 24 В ± 10%;  АС 230  В± 10%
• Коммутируемый ток (макс.): 5 А
• Коммутируемое напряжение (макс.): 400 В
• Потребляемая мощность, не более: 2 ВА
• Диапазоны выдержек времени импульса и паузы: от 0,3 с до 10 ч
• Погрешность установки выдержки времени, не более: 10 %
• Погрешность отсчета выдержки времени, не более: 2 %
• Время готовности: до 0,15 с
• Время повторной готовности: до 0,1 с
• Время воздействия управляющего сигнала: не менее с 0,05
• Рабочая температура: -25…55 С
• Степень защиты реле по корпусу/по клеммам: IP40/IP20
• Габаритные размеры: 13 х 93 х 62 мм
• Вес: 65 г
