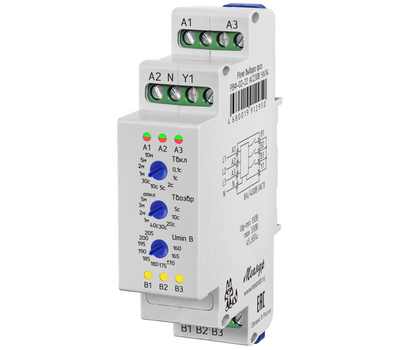

Реле РВФ-02-22 AC230В УХЛ4 (Меандр 4680019912950)

Реле выбора фаз РВФ-02-22, однофазный АВР с 8А контактной группой. Реле является функциональным аналогом РВФ-02 АС230В УХЛ4. В случае замены следует иметь в виду, что ширина корпуса РВФ-02-22 составляет 22 мм, в то время как ширина корпуса РВФ-02 составляет 17,5 мм.

Назначение реле

Реле выбора фаз РВФ-02-22 (блок автоматического ввода резерва, далее АВР), предназначено для автоматического подключения однофазной нагрузки к одному из трех однофазных вводов с общей нейтралью (например, в трёхфазной сети). Нагрузка будет подключена только к вводу с допустимым напряжением. Допустимым напряжением считается напряжение с фазным напряжением выше нижнего и ниже верхнего порогов, с допустимой частотой. Иное напряжение считается аварийным. АВР также может работать с 2-мя или 3-мя независимыми источниками однофазного напряжения с общей нейтралью, либо когда одним из источников является электрогенератор или инвертор.

Особенности

• Работа по схеме: 3 однофазных ввода – 1 нагрузка;
• Задержка включения:  от 0,1 с до 10 мин (переключатель 10 положений);
• Работа с приоритетом фазы L1 или без приоритета;
• Индикация наличия допустимого напряжения на вводах;
• Двухпороговая защита от повышенного напряжения: >300 В/0,02 с и >265 В/0,1 с;
• Двухпороговая защита от снижения напряжения: <160…205 В/10 с и <130 В/0,1 с;
• Защита от межфазных замыканий при переключении вводов (залипание встроенных реле или внешних контакторов)
