Реле РКН-3-21-15 АС230В/AC400В УХЛ4
Реле предназначено для контроля состояния фаз в цепях трёхфазного напряжения (четырёхпроводных сетях с нейтралью). Оно не имеет встроенного варистора, поэтому не может защитить оборудование от импульсных скачков.

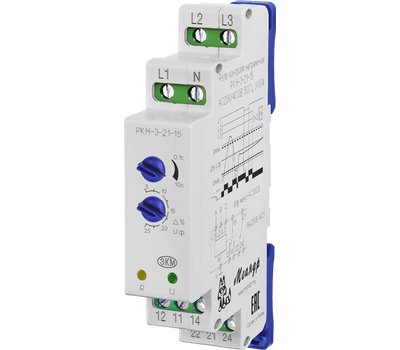

Прибор выполнен в стандартном корпусе из прочного АБС-пластика, лицевой панели расположены:
- поворотный переключатель для симметричной установки порога на снижение и превышение напряжения;
- поворотный переключатель времени срабатывания;
- зелёный индикатор включения питания «U»;
- жёлтый индикатор активации встроенного исполнительного реле «R».
РКН-3-21-15 АС230В/AC400В УХЛ4 питается от контролируемой сети, для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N (обязательно).
Основные особенности РКН-3-21-15 АС230В/AC400В УХЛ4:
- Регулируемые пороги окном на снижение/превышение напряжения
- Контроль порядка чередования, обрыва и "слипания" фаз
- Регулируемая задержка срабатывания 0,1..10 с
Технические характеристики РКН-3-21-15 АС230В/AC400В УХЛ4:
| Параметр | Ед.изм. | Значение |
| Напряжение питания фазное Uном, 50 Гц | В | 230 |
| Пределы регулирования порогов срабатывания окном от Uном | % | 5...20 (верх) 5...25 (низ) |
| Погрешность измерения/установки порога срабатывания от Uном | % | 2/5 |
| Гистерезис порога срабатывания от Uном | % | 0.05 |
| Время срабатывания при превышении 1,2 Uном и других неисправностях сети | c | 0.1 |
| Минимальное напряжение для включения реле | В | 0,85 |
| Мощность, потребляемая от сети, не более | ВА | 2 |
| Количество и тип выходных контактов | 2 переключающие группы | |
| Максимальный коммутируемый ток, при активной нагрузке: АС250В, 50Гц (АС1)/DC30В (DC1) | А | 5 |
| Максимальное коммутируемое напряжение | В | 400 |
| Максимально коммутируемая мощность | ВА | 1250 |
| Степень защиты (по корпусу/по клеммам) | IP40/IP20 | |
| Диапазон рабочих температур | 0С | -25…+55 |
| Габаритные размеры | мм | 17,5х90х60 |
| Масса | кг | 0,075 |
