Реле РКФ-М06-12-22 AC690В УХЛ2 (Меандр 4640016936793)

Особенности:

• Контроль трёхфазного линейного напряжения в сетях 0,7 (0,5) кВ без нейтрали
• Фиксированный порог срабатывания при превышении напряжения 1,3 Uном
• Контроль порядка чередования фаз
• Контроль обрыва фаз
• Контроль "слипания" фаз
• Регулируемый порог контроля асимметрии фаз 5% ... 25%
• Контроль напряжения рекуперации до 95%
• Регулируемая задержка срабатывания 0,1 ... 10 с

Назначение:

Реле контроля фаз РКФ-М06-12-22 - предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, недопустимую асимметрию (разбаланс) линейных напряжений, перенапряжения. Технические характеристики реле приведены в таблице.

ВНИМАНИЕ! Не рекомендуется применять в схемах АВР!!!! (т.к. при обрыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)

Конструкция:

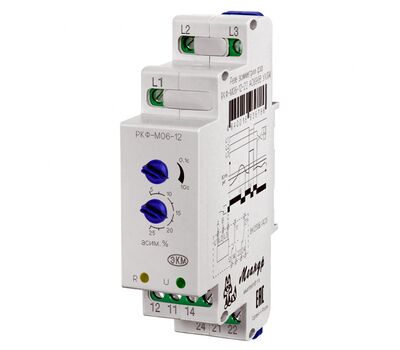

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм². На лицевой панели прибора расположены поворотный переключатель асимметрии (разбаланса) фаз, поворотный переключатель времени срабатывания, зелёный индикаторы «U» наличия напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.

Работа реле:

При подаче на реле трёхфазного напряжения включается индикатор сеть «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное реле (контакты 11-12, 21-22 размыкаются, контакты 11-14, 21-24 замыкаются) и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного верхнего порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При обнаружении асимметрии фаз больше установленного значения, при «слипании» фаз или при обрыве одной фазы, реле выключается через установленное пользователем время t. При возвращении параметров в норму реле включается без задержки, установленной пользователем.
