Реле РКФ-М05-1-15 AC110В УХЛ2 (Меандр 4680019912134)

Особенности:

• Контроль перенапряжения по любой из фаз
• Контроль снижения напряжения любой из фаз
• Контроль обрыва фаз
• Контроль "слипания" фаз
• Контроль чередования фаз (только в РКФ-М05-1-15)
• Регулируемый верхний порог срабатывания от 105 до 130% U_ном
• Регулируемый нижний порог срабатывания от 70 до 95% U_ном
• Регулируемая задержка срабатывания от 0,1 до 10 с

НАЗНАЧЕНИЕ РЕЛЕ:

 Реле контроля фаз РКФ-М05 - предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв, чередование (только реле РКФ-М05-1-15) и «слипание» фаз, линейное превышение (снижение) напряжения выше (ниже) установленного значения.

 КОНСТРУКЦИЯ РЕЛЕ:

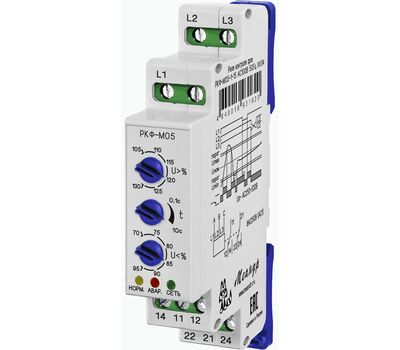

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм². На лицевой панели прибора расположены: поворотный переключатель для установки верхнего «U> %» порога срабатывания, поворотный переключатель для установки времени задержки срабатывания, поворотный переключатель для установки нижнего «U <%» порога срабатывания, жёлтый индикатор включения исполнительного реле «НОРМ.», красный индикатор ошибок сети «АВАР.», зелёный индикатор включения напряжения питания.

ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ:

 Реле не требует оперативного питания, питается от контролируемой сети трёхфазного напряжения. Подключение контролируемой сети производится к клеммам L1, L2, L3.

Встроенное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМ.», при этом контакты реле 11-14, 21-24 замыкаются, а контакты 11-12, 21-22-размыкаются. При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчёта времени срабатывания реле, если задержка установлена. При этом контакты, 11-14, 21-24 - разомкнутся, контакты 11-12, 21-22 - замкнутся и включится мигающий индикатор «АВАР.». При пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания. При возвращении контролируемого параметра в норму, реле включится сразу, без учёта задержки времени срабатывания, о чем будет сигнализировать мигающий индикатор «НОРМ.».

 ВНИМАНИЕ! В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. При транспортировке может произойти самопроизвольное переключение контактов реле из-за воздействия вибрации или одиночных ударов, что не является признаком дефектности реле. Для восстановления исходного (выключенного) состояния контактов перед вводом реле в эксплуатацию необходимо кратковременно (на 2-3 секунды) подать на реле напряжение питания.

СХЕМА ПОДКЛЮЧЕНИЯ
