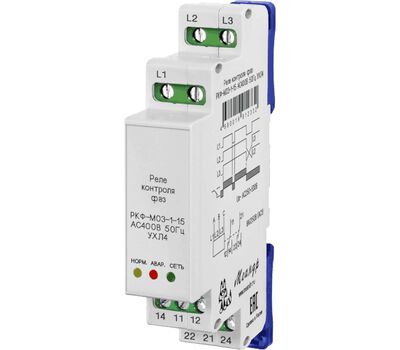

Реле РКФ-М03-1-15 AC400В УХЛ4 (Меандр 4680019912332)

Особенности:

• Контроль порядка чередования фаз
• Контроль обрыва фаз
• Контроль "слипания" фаз
• Не требует дополнительного напряжения питания
• Корпус шириной 18 мм

НАЗНАЧЕНИЕ РЕЛЕ:

 Реле чередования фаз РКФ-М03-1-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, наличие, обрыва и «слипания» фаз.

 КОНСТРУКЦИЯ РЕЛЕ:

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм². На передней панели прибора расположены: красный индикатор «авария» и жёлтый индикатор «норма» для индикации состояния контролируемой сети, зелёный индикатор «сеть» включения напряжения питания.

 РАБОТА РЕЛЕ:

 При подаче на реле трёхфазного напряжения, если все контролируемые параметры находятся в норме, встроенное исполнительное реле включается через время включения (t_вкл), при этом мигает жёлтый индикатор «норма» и замкнуты контакты реле 11-14. При возникновении неисправности в сети, контакты реле 11-14 размыкаются, а контакты 11-12 замыкаются и мигает красный индикатор «авария».

  ВНИМАНИЕ! В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. При транспортировки может произойти самопроизвольное переключение контактов реле из-за воздействия вибрации или одиночных ударов, что не является признаком дефектности реле. Для восстановления исходного (выключенного) состояния контактов перед вводом реле в эксплуатацию необходимо кратковременно (на 2-3 секунды) подать на реле напряжение питания.
