Реле контроля изоляции РКИ-50 (24 В)

Предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного напряжения до 450В частотой 50 Гц с изолированной нейтралью. При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.

Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99

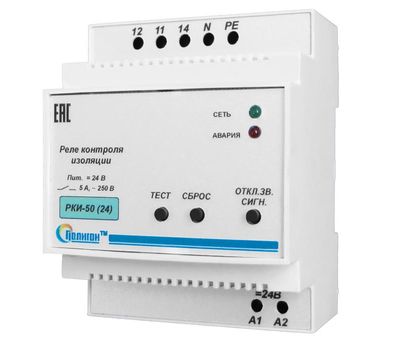

Блок РКИ-50 (24 В) выполнен в корпусе для установки на DIN- рейку.

На передней панели блока находятся светодиодные индикаторы «СЕТЬ», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС»,
«ОТКЛ.ЗВ.СИГН.».
В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и устройств управления и сигнализации. Питание реле осуществляется от сети =24 В. Цепи питания (A1, A2), измерения (N, PE) и контактов выходного реле гальванически разделены.

Технические параметры РКИ-50 24В:

• Масса 0,25 кг
• Габаритные размеры 71 х 90 х 60 мм
• Температура эксплуатации -40 … +45 °С
• Напряжение питания ~24 В±10% В
• Напряжение контролируемой сети (действующее значение) 0...450 В
• Пороговое значение сопротивления изоляции 50 кОм
• Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 2
• Измерительное напряжение 12 В
• Коммутируемый ток контакта (АС1 250 В) 5 А
• Потребляемая мощность, не более 3 Вт
