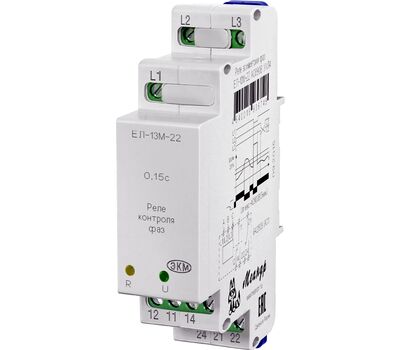

Реле ЕЛ-13М-22 AC690В УХЛ4 (Меандр 4640016936748)

Особенности:

• Защита трёхфазных крановых асинхронных двигателей и реверсивных электроприводов
• Фиксированный порог срабатывания при превышении напряжения 1,3 Uном
• Контроль асимметрии, обрыва и "слипания" фаз
• Фиксированная задержка срабатывания – 0,15 с

Назначение:

Реле контроля фаз ЕЛ-13М-22 для крановых электродвигателей предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.

Конструкция:

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм². На лицевой панели прибора расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.

Подключение и работа реле:

Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле 12-11-14, 22-21-24 подключаются к схеме управления. При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и если они в норме встроенное реле включается (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21-24 замыкаются). При возникновении неисправности - выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0,15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.

СХЕМА ПОДКЛЮЧЕНИЯ
