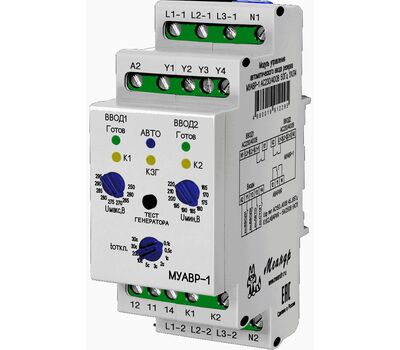

Модуль управления автоматическим вводом резерва МУАВР-1 AC230/400В УХЛ2 (Меандр 4680626990884)

Особенности:

• Ввод 1 и Ввод 2 изолированы друг от друга
• Работа, как с трёхфазными, так и с однофазными вводами в любых комбинациях
• Установка порогов Uмин и Uмакс
• Контроль наличия, обрыва, порядка чередования фаз для Ввода 1 и Ввода 2
• Установка времени срабатывания от 0,1 до 60 секунд
• Нагрузочная способность по выходам К1, К2, Авария - 5А/АС250V
• Компактный корпус 35 мм

 НАЗНАЧЕНИЕ МОДУЛЯ

 Модуль контролирует напряжение на основном и резервном вводах 1-фазной или 3-фазной сетей. Если напряжение в пределах нормы, питание нагрузки осуществляется от ввода с установленным приоритетом (ввод 1).

 Подключение нагрузки обеспечивает коммутационное устройство (КМ) электромагнитного типа, контактор или пускатель управляемые модулем. При аварии на основном вводе производится отключение нагрузки от основного ввода и переключение на резервный ввод.  При восстановлении питания на основном вводе нагрузка автоматически переключается с резервного ввода на основной (при установленном приоритете линии).

 КОНСТРУКЦИЯ МОДУЛЯ

 Модуль выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть, крепление осуществляется винтами или шурупами через отверстие в фиксаторе. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм². Материал корпуса - пластик ABC.

  На лицевой панели размещены:

• СД индикаторы включения встроенных реле: жёлтый - К1 и К2 реле включено (если мигает - происходит отсчёт времени включения или отключения соответствующего ввода). К1 мигает редко - отсчёт времени возврата на приоритетный ввод. К1 и К2 мигают одновременно - ошибка однократности (см. п «Защита от циклического переключения между вводами» в паспорте).
• СД индикаторы готовности вводов: зеленый - ГОТОВ (параметры ввода в допуске), красный - НЕ ГОТОВ (мигает один раз - авария по L1, мигает два раза - авария по L2, мигает три раза - авария по L3, мигает четыре раза - нарушение порядка чередования фаз или слипание фаз на вводе.
• СД индикатор автоматического/ручного режима работы; синий - АВТО (светится - режим авто, не светится - ручной режим, изредка помигивает - режим стоп).
• СД индикатор КЗГ (контакт запуск генератора): жёлтый - включён, когда замкнуты 11-12 контакты (включается только в режиме работы ввод2 - ГЕНЕРАТОР).
• Три поворотных ручки для установки верхнего и нижнего порогов напряжения и времени отключения (устанавливаются для обоих вводов).
• Кнопка - тест генератора позволяет включить на 2минуты/выключить генератор в режиме «ввод2 - генератор» при подключённой нагрузке к ввод1 (размыкает контакты 11-14 и замыкает контакты 11-12).

ВНИМАНИЕ: В состоянии поставки устройство находится в режиме СТОП.  Для начала работы АВР требуется задать другой режим работы.
