НАЗНАЧЕНИЕ:
Модули сопряжения (МС-06) (далее устройство) предназначены для расширения количества дискретных входов управляющего им контроллера. Содержат 2 гальванически развязанных входа. Определяют наличие переменного 50 Гц и постоянного напряжения в диапазоне от 100В до 300В.
Подключаются через интерфейс RS-485 по протоколу Modbus RTU.
КОНСТРУКЦИЯ:
Устройства выпускаются в унифицированном пластмассовом корпусе.
Крепление осуществляется на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации к DIN рейке раздвигаются, через открывшиеся отверстия производится закрепление к плоскости шурупами или иными элементами.
Клеммы винтовые. Доступ к головкам винтов со стороны лицевой панели.

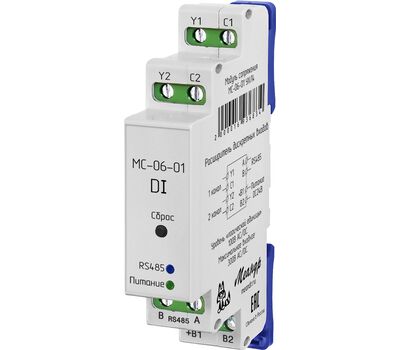

На лицевой панели устройства расположены:
- Кнопка "Сброс".
- Индикатор RS485, синий. Светится при передаче данных устройством.
Индикатор U, зелёный. Светится при наличии питания.
