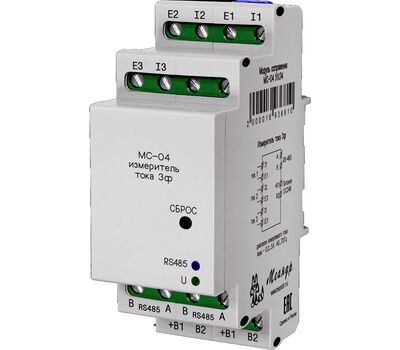

Модуль сопряжения МС-04 УХЛ2 (Меандр 4680626991720)

НАЗНАЧЕНИЕ:

   Модуль сопряжения (МС-04) - предназначен для непрерывного измерения действующей (True RMS) силы тока до 5 А в 3-х фазой сети переменного напряжения или 3-х отдельных цепей (при использовании внешнего трансформатора измеряемый ток может быть увеличен).

Управление и передача данных осуществляется через интерфейс RS-485 по протоколу Modbus RTU.

 КОНСТРУКЦИЯ:

Устройство выпускаются в унифицированном пластмассовом корпусе.

Крепление осуществляется на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации к DIN рейке раздвигаются, через открывшиеся отверстия производится закрепление к плоскости.

Клеммы винтовые. Доступ к головкам винтов со стороны лицевой панели.

 На лицевой панели устройства расположены:

• Кнопка Сброс.
• Индикатор RS485, синий. Светиться при передаче данных устройством.
• Индикатор U, зелёный. Светится при наличии питания.

Устройство содержит 3 идентичных независимых канала измерения со встроенными измерительными трансформаторами тока на входе.
