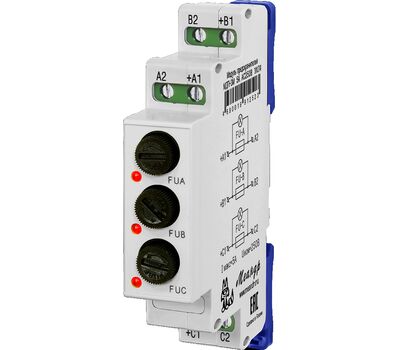

Модуль держателя предохранителя МДП-3М ACDC24В УХЛ4 (Меандр 4680626990785)

Особенности:

• Возможность крепления на рейку-DIN и на ровную поверхность
• Переднее присоединение проводников
• Корпус шириной 18 мм
• 3 предохранителя с индикацией "сгоревшего" (для МДП-3М)

НАЗНАЧЕНИЕ МОДУЛЯ:

Модуль предохранителей МДП предназначен для применения в жилищных и промышленных проводках и охранных системах.

Выпускаются трёх видов:

МДП-1 - на 1 предохранитель (10А)

МДП-2 - на 2 предохранителя (10А)

МДП-3М - на 3 предохранителя + индикация каждого (5 А) АС250В или DС250 В (при подключении на постоянный ток соблюсти полярность), предназначен для защиты 3-х изолированных электрических цепей плавкими вставками

Возможно применение любых плавких вставок, размером 5,2 мм Х 20 мм. Например, типа ВПБ6-1…ВПБ6-13, ВПТ6-1…ВПТ6-13,  ВПТ19, или стеклянные импортные типа H520PT или аналогичные.

 КОНСТРУКЦИЯ МОДУЛЯ:

Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки модуля на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм².

МДП-3М:

Модуль состоит из 3-х идентичных изолированных секций (A, B,C), включающих:

• 2 винтовые клеммы для подключения проводов сечением до 2,5 мм². Доступ к головкам винтов со стороны лицевой панели.
• Держателя предохранителя с завинчивающейся крышкой. Доступ к предохранителю со стороны лицевой панели. Крышка имеет паз для шлицевой отвѐртки.
• Светодиодного индикатора "сгоревшего " предохранителя, расположенного рядом с соответствующим держателем.

Корпус пластмассовый унифицированный. Установка на монтажную рейку DIN 35 (ГОСТ Р МЭК 60715-2003) или на плоскость.

Для крепления на плоскость, выдвинуть из корпуса оба замка(язычка) фиксации к рейке, и использовать открывшиеся отверстия в замках для крепления шурупом (или подобным элементом).

Модуль выпускается в исполнениях для цепей 230 В АС и 24 В.
