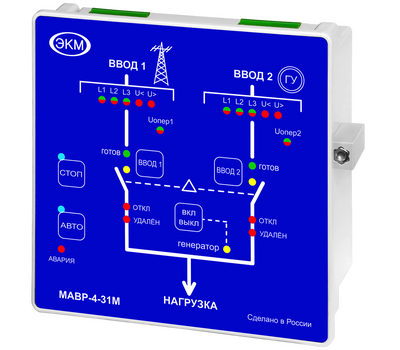

Модуль аварийного ввода резерва МАВР-4-31М УХЛ 4

Модуль предназначен для использования в схемах автоматического ввода резерва при схеме питания «два ввода одна нагрузка». Модуль осуществляет управление коммутационными механизмами для переключения нагрузок с основного источника питания на резервный с помощью секционного выключателя, при возникновении аварии на основном вводе, и возврат к нормальной схеме питания при нормализации рабочих параметров основного источника питания. Управление коммутационными механизмами осуществляется автоматически в соответствии с выбранными настройками. В качестве коммутационных механизмов могут применяться электромагнитные контакторы или автоматические выключатели с моторприводом. Модуль позволяет осуществлять удаленное управление и считывание состояний коммутационных механизмов и вводов по протоколу Modbus RTU через интерфейс RS-485.

Основные особенности:

• Внешнее формирование напряжения оперативного питания;
• Установка порогов Uмин и Uмакс для Ввода1 и Ввода2;
• Контроль наличия, чередования, обрыва фаз для Ввода1 и Ввода2;
• Установка времени включения, отключения и возврата на приоритетный ввод;
• Нагрузочная способность контактов управления: 5 А/АС 250 В;
• Встроенное реле для аварийной сигнализации;
• Возможность дистанционной блокировки кнопок лицевой панели;
• Удаленное управление и считывание состояний вводов и нагрузок по протоколу Modbus RTU через интерфейс RS485.
