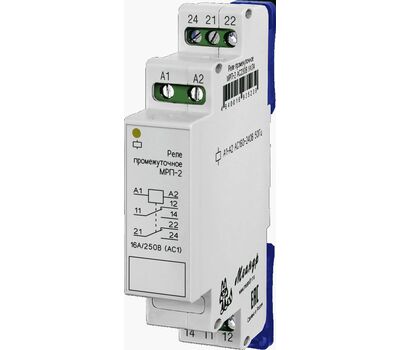

Реле промежуточное МРП-2 AC400В УХЛ4 (Меандр 4680626990587)

Особенности:

• Индикация состояния выхода
• Ширина 1 DIN модуль (18 мм)

НАЗНАЧЕНИЕ РЕЛЕ:

Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 (далее устройства) предназначены для гальванической развязки между силовыми цепями и цепями управления, увеличения количества изолированных контактов.

 КОНСТРУКЦИЯ РЕЛЕ:

Устройства выпускаются в унифицированном пластмассовом корпусе. Крепление на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации DIN рейки раздвигаются (выдвигаются), через открывшиеся отверстия производится закрепление к плоскости шурупами или иными элементами. Устройства содержат моностабильное электромагнитное реле с изолированными группами контактов, выведенных на винтовые клеммы.

 ВНИМАНИЕ! Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5 мм.

 ВНИМАНИЕ! Боковые зазоры между корпусами должны быть не менее 5 мм.

 РАБОТА РЕЛЕ:

Реле включается при подаче напряжения питания, при этом загорается индикатор.
