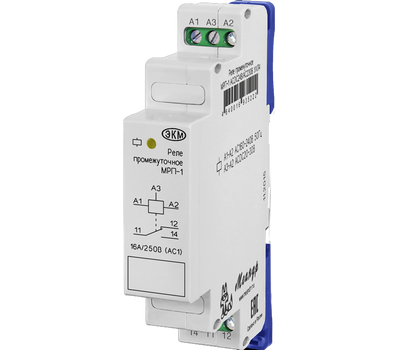

Промежуточные реле МРП-1 ACDC24В/AC230В УХЛ4
Применяется для усиления, гальванической развязки или увеличения количества контактов используемого оборудования, в качестве вспомогательного и промежуточного реле. В реле МРП-1 ACDC24В/AC230В УХЛ4 присутствует встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле.
На фронтальной стороне присутствует индикация состояния контактной группы и схема подключения и клеммы для подключения.
Напряжение питания AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.
Технические характеристики:
| Параметр | Ед.изм. | Значение |
| Напряжение питания | В | АСDC24/230 |
| Мощность потребляемая катушкой, не более | Вт | 0,5Вт/4ВА |
| Время включения реле, не более | мс | 25 |
| Время выключения реле, не более | мс | 50 |
| Количество и тип контактов |
| 1 перекл. |
| Номинальное/максимальное коммутируемое напряжение | В | 250/400, АС1 |
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 16 |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 4000/480 |
| Электрическая прочность (питание - контакты) | В | АС2000 (50Гц - 1мин) |
| Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 |
| IP40/IP20 |
| Диапазон рабочих температур | 0С | -25…+55 |
| Габаритные размеры | мм | 18х93х62 |
| Масса | г | 65 |
