Реле ЕЛ-13М-15 AC415В УХЛ2 (Меандр 4640016934508)

Особенности:

• Контроль трёхфазного линейного напряжения для крановых электродвигателей
• Контроль асимметрии фаз
• Фиксированный порог срабатывания при превышении напряжения 1,3 U_ном
• Контроль обрыва фаз
• Контроль "слипания" фаз
• Фиксированная задержка срабатывания - 0,15 с

НАЗНАЧЕНИЕ РЕЛЕ:

 Реле асимметрии фаз ЕЛ-13М-15 предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.

 КОНСТРУКЦИЯ РЕЛЕ:

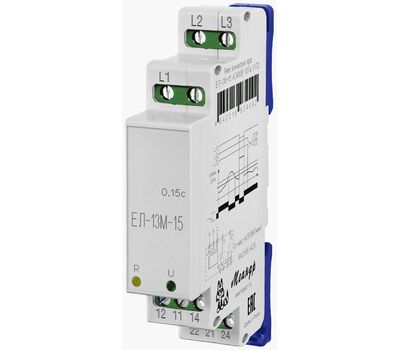

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм². На лицевой панели прибора расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного исполнительного реле.

 РАБОТА РЕЛЕ:

 Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления.

 При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в норме, реле включается (контакты 11-12, 21-22 - размыкаются, контакты 11-14, 21-24 - замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0,15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.

 ВНИМАНИЕ! При обрыве одной фазы L2 или L3 реле выключается без отсчёта установленной задержки времени срабатывания если отсутствуют потребители в сети.

  ВНИМАНИЕ! Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.

 ВНИМАНИЕ! Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6х3,5 мм.

СХЕМА ПОДКЛЮЧЕНИЯ
