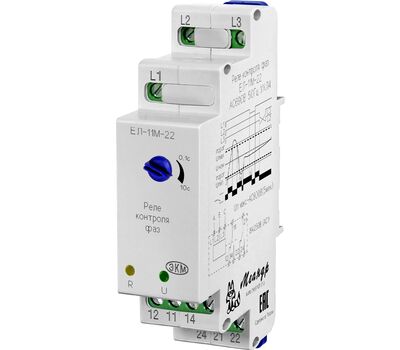

Реле ЕЛ-11М-22 AC715В УХЛ2 (Меандр 4640016939763)

Особенности:

• Контроль трёхфазного линейного напряжения в сетях 0,7 (0,5) кВ без нейтрали
• Фиксированный порог срабатывания при превышении напряжения 1,3 U_ном
• Контроль порядка чередования фаз
• Контроль обрыва фаз
• Контроль "слипания" фаз

Назначение:

Реле контроля фаз предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролируют порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже) фиксированного значения, асимметрию (разбаланс линейных напряжений).

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм².

На лицевой панели реле ЕЛ-11М-22, ЕЛ-12М-22 расположены: поворотный переключатель времени срабатывания, зелёный индикатор «U» наличия напряжения в сети, жёлтый индикатор «R» включения встроенного реле.

На лицевой панели ЕЛ-13М-22 расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.

На лицевой панели РКФ-М06-11-22 расположены: поворотный переключатель времени срабатывания, поворотный переключатель порога срабатывания «Uф %», зелёный индикатор «U» наличия напряжения питания, жёлтый индикатор «R включения встроенного реле.

На лицевой панели РКФ-М06-12-22, РКФ-М06-13-22, РКФ-М07-1-22 расположены поворотный переключатель асимметрии (разбаланса) фаз, поворотный переключатель времени срабатывания, зелёный индикаторы «U» наличия напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.

Обнаружение кратковременных пропаданий напряжения по одной, двум или трём фазам

На лицевой панели РКФ-М04-1-22 расположены регулятор значения времени возврата реле (время включения реле после устранения всех контролируемых неисправностей сети). зелёный индикатор включения напряжения питания «U», жёлтый индикатор включения встроенного реле «R».
