ЧИП-индуктивности семейства BLM21 представляют собой высокочастотные индуктивные фильтры для подавления электромагнитных помех в сигнальных линиях. Кроме собственного индуктивного сопротивления, такие фильтры обладают еще и существенным активным сопротивлением для переменного тока, определяемым потерями в феррите, что помогает подавлять паразитные колебания.

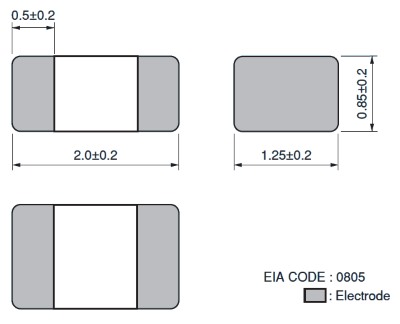

Благодаря высокому качеству исполнения, индуктивности серии BLM21 допускают не только монтаж на печатную плату методом пайки волной, но и перепайку. ЧИП-индуктивности имеют габариты SMD-корпуса 0805 с размерами 2,0х1,25х0,85 мм.
Характеристики индуктивных фильтров BLM21AG
|
Наименование |
Импеданс, Ом (100 МГц, 20 °C) |
IНОМ, мА |
RDC, Ом |
TРАБ, °C |
|
BLM21AG121SN1D |
120 ±25 % |
800 |
0,10 |
-55...+125 |
|
BLM21AG151SN1D |
150 ±25 % |
800 |
0,10 |
-55...+125 |
|
BLM21AG221SN1D |
220 ±25 % |
800 |
0,13 |
-55...+125 |
|
BLM21AG331SN1D |
330 ±25 % |
700 |
0,16 |
-55...+125 |
|
BLM21AG471SN1D |
470 ±25 % |
700 |
0,19 |
-55...+125 |
|
BLM21AG601SN1D |
600 ±25 % |
600 |
0,21 |
-55...+125 |
|
BLM21AG102SN1D |
1000 ±25 % |
500 |
0,28 |
-55...+125 |
