Выключатель автоматический ВА-9-1 С16 4,5кА

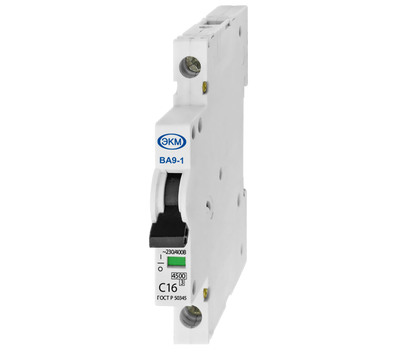

Автоматический выключатель ВА-9-1 С16 - это однополюсный автомат в ультратонком корпусе. Аппарат предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для осуществления оперативного управления участками электрических цепей.
Основные особенности ВА-9-1 С16 4,5кА:
- Защиты от сверхтока: электротепловая и электромагнитная с взаимосогласованными характеристиками
- Клеммы с защитой от неправильного подключения провода
- Наличие индикатора состояния
- Монтаж на 35 мм монтажную DIN-рейку
Принцип действия ВА-9-1 С16 4,5кА:
При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи.
Технические характеристики ВА-9-1 С16 4,5кА:
| Параметр | Ед.изм. | Значение |
| Номинальное рабочее напряжение Ue | В | AC230/400 |
| Номинальный рабочий ток Iн | А | 16 |
| Номинальная частота | Гц | 50/60 |
| Напряжение постоянного тока на один полюс, не более | В | 48 |
| Наибольшая отключающая способность, не менее | кА | 4,5 |
| Число полюсов | шт. | 1 |
Диапазон рабочих температур | C | -40...+50 |
Температура хранения | C | -40...+70 |
| Степень защиты по клеммам в соответствии с ГОСТ 14254-96 | IP20 | |
| Максимальное сечение провода, присоединяемого к зажимам | мм | 16 |
| Температура настройки. При использовании выключателей в другом температурном диапазоне необходимо пересчитать характеристику в соответствии с кривой срабатывания | C | 30 |
| Характеристика срабатывания электромагнитного расцепителя (см.рисунок) | B, C (tср<0,1с) | |
| Относительная влажность воздуха | % | до 80 (при 25 C) |
| Режим работы | круглосуточный | |
| Рабочее положение в пространстве | произвольное | |
| Габаритные размеры | мм | 9х73х80 |
| Масса одного полюса, не более | кг | 0,052 |
